氫能作為零碳能源的重要載體，其生產、儲存與應用過程對溫度控制和安全防護有著極致嚴苛的要求。從電解槽的穩定散熱，到燃料電池的反應溫控，再到氫氣壓縮的冷卻保護，每一個環節的溫度管理都直接影響產氫效率、設備壽命和系統安全性。冷水機作為關鍵溫控設備，需在氫氣泄漏風險、強腐蝕性電解質環境中，提供精準的溫度控制（±1℃），同時具備防爆、防腐蝕和高可靠性的特性。氫能用冷水機的選型與運行，是平衡產氫效率、安全管控與運營成本的核心環節，更是推動氫能產業規模化發展的重要支撐。
氫能的易燃易爆特性對設備安全提出極致要求：
? 電解槽、儲氫罐等危險區域的冷水機需達到防爆等級 Ex dⅡCT4 及以上，表面溫度≤100℃（氫氣燃點 500℃，需預留足夠安全余量）；
? 設備運行時需避免產生靜電火花（表面電阻≤10?Ω），接地電阻≤4Ω，電氣部件間隙與爬電距離符合 GB 3836.3 標準；
? 需配備氫氣泄漏檢測裝置（響應時間≤1 秒），濃度超標（≥1% LEL）時自動停機并啟動防爆排風系統。
某電解制氫廠因冷水機防爆等級不足（僅 Ex dⅡBT4），在氫氣微量泄漏環境中發生電氣火花，引發爆鳴事故，設備維修損失超 500 萬元。
氫能生產的化學環境對設備材質構成嚴峻挑戰：
? 堿性電解槽的冷卻系統需耐受 KOH/NaOH 電解液腐蝕（pH 13-14），金屬部件年腐蝕速率需≤0.05mm；
? PEM 電解槽的冷卻水路接觸酸性質子交換膜滲出液（pH 2-3），需采用鈦合金或哈氏合金 C276 材質；
? 氫氣壓縮機油冷系統需避免油液污染，冷卻介質與潤滑油的兼容性需達標（溶脹率≤5%）。
某 PEM 制氫站因冷卻器材質不耐酸性腐蝕，運行 6 個月后出現泄漏，導致電解槽效率下降 20%，維修成本達 300 萬元。
電解反應的高效性依賴嚴格的溫度控制：
? 堿性電解槽需維持 60±2℃，溫度波動超過 ±3℃會導致電解效率下降（每升高 1℃效率降低 0.5%）；
? PEM 電解槽的反應溫度需控制在 80±1℃，溫差過大會導致膜脫水或水淹（性能衰減≥10%/ 天）；
? 氫氣壓縮機缸體冷卻需控制在 40±2℃，高溫會導致潤滑油碳化（壓縮機壽命縮短 50%）。
某氫能示范站因冷水機溫控波動（±3℃），導致電解槽產氫量偏差達 8%，單日氫氣產量損失超 100kg。
1. 堿性電解槽冷卻系統
某堿性制氫廠采用該方案后，電解效率穩定在 75% 以上，氫氣純度達 99.999%，連續運行無衰減。
? 核心挑戰：堿性電解槽（產能 50-1000Nm3/h）運行時因電解反應放熱，槽溫升至 70℃，需冷卻至 60±2℃，溫度不均會導致堿液濃度分布失衡。
? 定制方案：

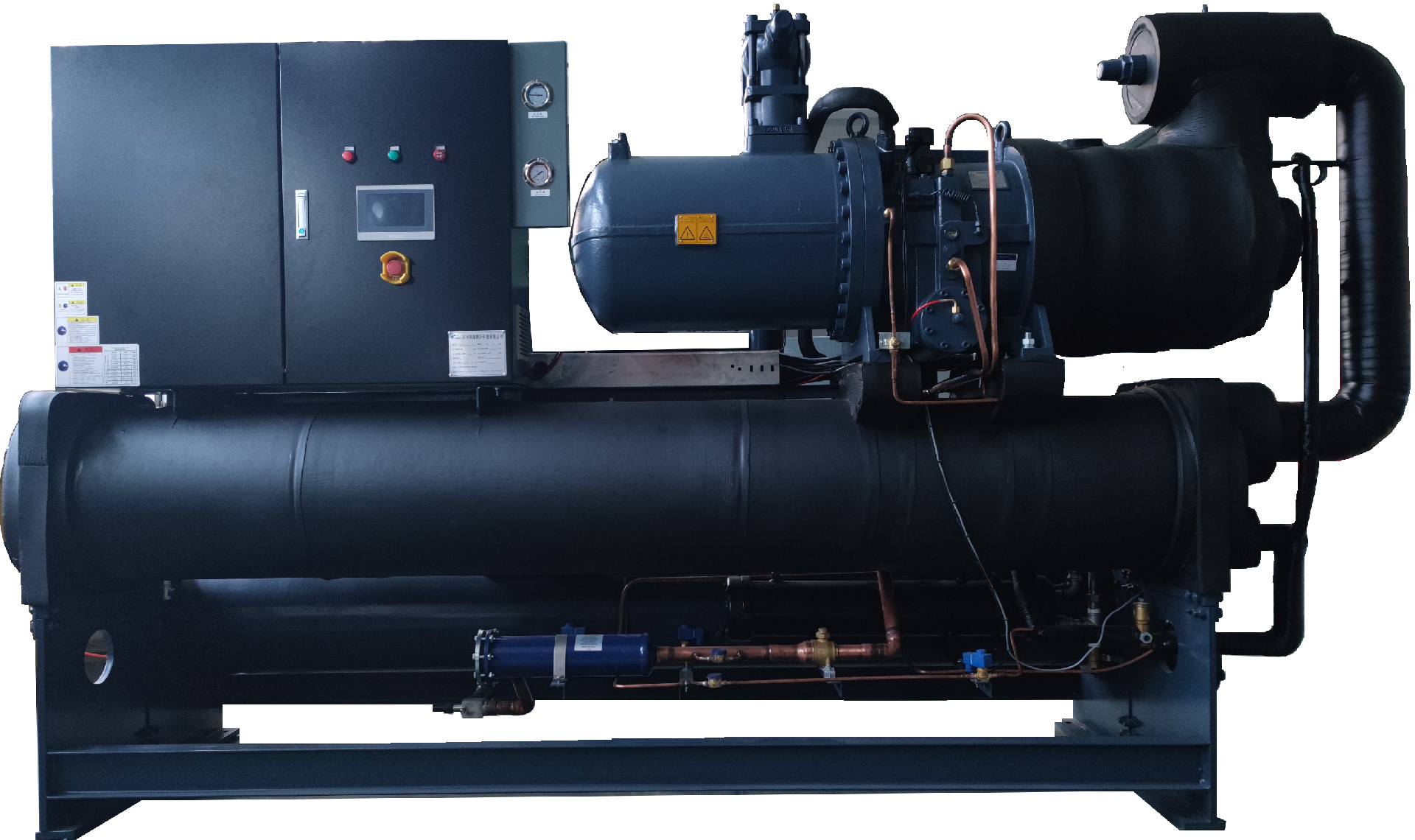

? 采用防爆型螺桿冷水機（Ex dⅡCT4），制冷量 100-1000kW，為電解槽夾套供水，水溫控制精度 ±1℃；
? 冷卻水路采用 316L 不銹鋼管道（耐強堿腐蝕），密封件為 EPDM 橡膠（耐堿溶脹）；
? 與電解槽 PLC 聯動，根據電流密度（0.2-0.6A/cm2）自動調整冷卻水量，高電流時增加 30% 流量。
1. PEM 電解槽冷卻系統
? 核心挑戰：PEM 電解槽（產能 10-500Nm3/h）的質子交換膜需精確控溫（80±1℃），冷卻不足會導致膜電阻增加（電壓升高 0.1V 以上）。
? 定制方案：
? 采用鈦合金換熱器冷水機，制冷量 50-500kW，為電解槽內部流道供水，水溫控制精度 ±0.5℃；
? 冷卻介質為去離子水（電阻率≥15MΩ?cm），添加酸性緩蝕劑（如氫氟酸抑制劑）；
? 系統配備超純水制備裝置（與電解槽共用），確保冷卻水電導率≤10μS/cm。
1. 氫氣壓縮機冷卻系統
? 需求：隔膜式氫氣壓縮機（排氣壓力 35-90MPa）運行時缸體和電機產熱，缸體溫度需控制在 40±2℃，高溫會導致密封件老化。
? 方案：
? 采用高壓水冷冷水機（工作壓力 1.6MPa），制冷量 30-200kW，為壓縮機缸套和油冷卻器供水；
? 冷卻水路采用雙回路設計（缸體 / 電機獨立），水流速≥1.5m/s，確保溫差≤3℃；
? 與壓縮機聯鎖，啟動前預冷 30 分鐘，停機后延時冷卻 10 分鐘（防止余熱損壞密封件）。
1. 儲氫設備冷卻
? 需求：高壓儲氫罐（35MPa/70MPa）充放氫過程中因焦耳 - 湯姆遜效應產生溫差，需控制罐壁溫度在 - 20℃至 50℃，避免超溫或結霜。
? 方案：
? 采用復疊式冷水機（制冷量 20-100kW），配合加熱裝置實現 - 30℃至 60℃寬溫域控制；
? 儲氫罐外壁纏繞冷卻盤管，根據充放氫速率（0-50kg/h）自動調整冷量 / 熱量輸出；
? 系統具備防結霜控制，罐壁溫度≤0℃時啟動熱氣旁通，避免盤管結霜影響換熱。
1. 燃料電池堆冷卻系統
某燃料電池電站采用該方案后，電堆衰減率從 2%/1000 小時降至 0.5%，壽命延長至 20000 小時以上。
? 核心挑戰：燃料電池堆（功率 50-500kW）運行時反應溫度需維持 65±2℃，溫度波動會導致膜電極性能衰減（壽命縮短≥200 小時）。
? 定制方案：
? 采用精密螺桿冷水機（制冷量 30-300kW），為電堆冷卻液循環泵供水，水溫控制精度 ±0.5℃；
? 冷卻介質為去離子水 + 乙二醇（濃度 30%），添加燃料電池專用緩蝕劑（符合 ISO 14644 標準）；
? 與燃料電池控制系統聯動，根據輸出功率（20%-100%）動態調整冷卻流量，響應時間≤1 秒。
1. 燃料電池測試臺冷卻
? 需求：燃料電池測試臺需模擬不同工況溫度（-40℃至 80℃），冷卻系統需支持 0.5-5℃/min 的升降溫速率，控溫精度 ±0.5℃。
? 方案：
? 采用變頻冷熱一體機（制冷量 10-100kW），配合電加熱實現寬溫域調節，滿足不同測試標準；
? 測試回路配備板式換熱器，隔離測試介質與冷水機系統（防止污染）；
? 系統集成數據采集功能，實時記錄溫度曲線（采樣率 1Hz），支持與測試軟件同步。
1. 防爆設備維護
? 日常檢查：每日清理防爆面灰塵（涂抹專用潤滑脂），檢查電纜引入裝置密封（無松動）；
? 定期檢測：每季度進行氫氣泄漏報警聯動測試，每年進行防爆性能復查（符合 GB 3836.1-2010）；
? 靜電控制：操作人員需穿防靜電服（表面電阻 10?-10?Ω），設備區域禁止使用非防爆工具。
1. 防腐與水質控制
? 材質管理：堿性系統選用 316L 不銹鋼 + EPDM 密封件，酸性系統選用鈦合金 + FFKM 密封件，定期進行腐蝕掛片試驗；
? 水質維護：堿性冷卻系統控制 pH 8.5-9.5，添加緩蝕劑（如硅酸鈉）；酸性系統控制 pH 5.5-6.5，添加氫氟酸抑制劑；
? 過濾系統：主回路安裝自清潔過濾器（精度 50μm），PEM 系統增加離子交換柱（去除金屬離子）。
某氫能企業通過嚴格的防爆防腐管理，冷卻系統相關安全事故為零，設備平均壽命延長至 8 年。
1. 溫控精度保障
? 傳感器校準：每月校準溫度傳感器（誤差≤0.1℃），每季度校驗流量和壓力儀表；
? 換熱器清潔：堿性系統每半年用檸檬酸清洗（去除水垢），酸性系統每季度用專用清洗劑循環清洗；
? 動態調節：根據環境溫度（夏季 / 冬季）調整設定水溫（±2℃），在效率與能耗間平衡。
1. 節能運行策略
? 變頻控制：根據電解槽 / 電堆實時功率自動調整壓縮機轉速（30-60Hz），部分負荷時節能 30%-40%；
? 余熱回收：利用電解槽高溫回水（60-80℃）加熱廠區供暖或預熱原料水，年節約能源成本 10-30 萬元；
? 某制氫站應用后，冷水機年耗電量下降 50 萬度，折合減少碳排放 300 噸。
1. 安全聯鎖設計
? 三級防護：設置溫度高報警（停機前預警）、溫度高高聯鎖（自動停機）、緊急停車按鈕（人工干預）；
? 冗余配置：關鍵冷卻回路采用 1 用 1 備設計，切換時間≤10 秒，確保核心設備不中斷冷卻；
? 消防聯動：與氫氣滅火系統聯鎖，火災時自動切斷冷卻水路并啟動惰性氣體滅火。
1. 應急處理預案
? 氫氣泄漏：立即停機并關閉進氣閥，啟動防爆風機（通風 15 分鐘后氫氣濃度≤0.5% LEL 方可檢查）；
? 冷卻中斷：電解槽 / 電堆自動降載至 20%，啟動備用冷水機，同時開啟應急冷卻水儲罐；
? 水質超標：隔離受影響設備，排放污染水體并沖洗系統 3 次，重新投加緩蝕劑至標準濃度。
某 1000Nm3/h 綠氫示范項目需建設安全高效的冷卻系統，服務于堿性電解槽（4 套 250Nm3/h）、氫氣壓縮機（35MPa）及燃料電池測試中心，要求系統防爆等級 Ex dⅡCT4，控溫精度 ±1℃，年運行時間 8000 小時。
1. 冷卻架構：
? 電解區：4 臺 300kW 防爆螺桿冷水機（3 用 1 備），供應 60±1℃冷卻水至電解槽，總循環水量 1500m3/h；
? 壓縮區：2 臺 100kW 高壓冷水機，服務氫氣壓縮機，水溫控制 40±1℃；
? 測試區：2 臺 50kW 冷熱一體機，滿足燃料電池測試寬溫域需求，控溫精度 ±0.5℃。
1. 安全與節能設計：
? 全系統防爆等級 Ex dⅡCT4，與介質接觸部件采用 316L 不銹鋼和鈦合金，電氣接地電阻≤1Ω；
? 安裝氫氣泄漏檢測網絡（采樣點間距≤5m）和智能監控平臺，實現故障預警和遠程診斷；
? 余熱回收系統年回收熱量 200 萬 kWh，用于原料水預熱和廠區供暖。
? 產氫性能：電解效率穩定在 76%，氫氣純度達 99.999%，單日產氫量偏差≤2%；
? 安全運行：連續 2 年無安全事故，順利通過應急管理部門驗收；
? 成本效益：?jiǎn)挝粴錃饫鋮s能耗降至 0.8kWh/Nm3，年總節能效益 600 萬元，投資回收期 4 年。
氫能行業的冷水機應用，是 “防爆安全”“防腐蝕” 與 “精準溫控” 的高度統一，它不僅能保障氫能生產的高效穩定，更能通過節能設計推動產業降本增效。隨著氫能技術向高產能（GW 級）、高壓力（100MPa）發展，冷水機將向 “更高防爆等級（Ex iaⅡCT6）、全工況自適應、零碳制冷劑” 方向發展。選擇專業的氫能冷水機，是實現綠氫規模化生產與安全應用的關鍵支撐。
